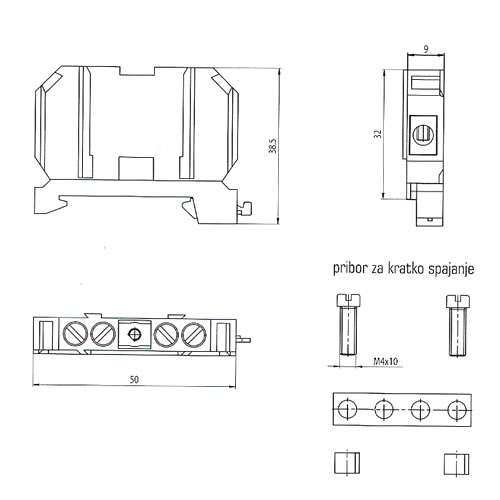

REDNA STEZALJKA RS 6-10/1

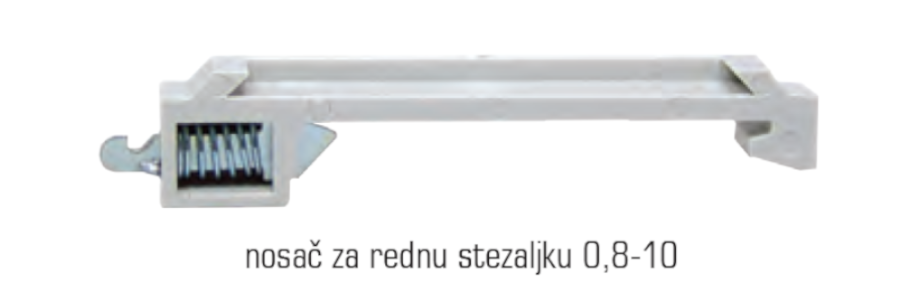

• 22103 – nosač za rednu stezaljku
• 22102 – RS 6-10/1

šifra	oznaka mm²/vijakM	d1	d2	d3	L1	L2
25751	P-Al-Cu 16/8	8.5	5.5	11.0	53.0	16.5
25752	P-Al-Cu 16/10	10.5	5.5	11.0	53.0	16.5
25753	P-Al-Cu 25/8	8.5	6.8	12.0	53.0	16.5
25754	P-Al-Cu 25/10	10.5	6.8	12.0	53.0	16.5
25755	P-Al-Cu 25/12	13.0	6.8	12.0	53.0	16.5
25756	P-Al-Cu 35/8	8.5	8.0	14.0	57.5	18.5
25757	P-Al-Cu 35/10	10.5	8.0	14.0	57.5	18.5
25758	P-Al-Cu 35/12	13.0	8.0	14.0	57.5	18.5
25759	P-Al-Cu 50/8	8.5	10.0	15.6	66.5	20.5
25760	P-Al-Cu 50/10	10.5	10.0	15.6	66.5	20.5
25761	P-Al-Cu 50/12	10.5

tehničke karakteristike

• Spoj sa provodnikom vrši se uz pomoć mesingane šine 6,5×9,5 mm i sa po dva vijka sa svake strane M 4×8 mm. Po JUS–111. Pocinkovan.
• Kućište je izrađeno od najkvalitetnije plastične mase za ovu namenu “NORYLL–SEO” od proizvođača „GENERAL–ELECTRIC PLASTIC” Holandija, u kategoriji samogasivosti Vo.
• Prenosni mostovi za kratko spajanje su izrađeni od bakarnog lima 8×1,25 mm, sa priborom koji se vidi na grafičkom prikazu.
• Sistem vešanja na šinu DIN 35 je novina i obezbeđuje čvrstu vezu koju je nemoguće razdvojiti bez namerne deblokade bravice.
• Kompatibilnost stezaljke omogućava razne i neograničene kombinacije uz veliku čvrstinu, kompaktnost i visoku pouzdanost stezanja provodnika.

namena

• Posebno je pogodna za primenu u težim uslovima rada, kao što su povećane tempereture okoline i konstantna maksimalna opterećenja.
• Njena primena je bez ikakvih ograničenja i moguća za preseke provodnika do 10 mm².
