REDNA STEZALJKA RS 4-16/1, RS 4-16/1 ECO

• 22104 – redna stezaljka sa mogućnošću kratkog spajanja (mošćenja) i generisanim nosačem na sebi
• 22114 – varijanta ECO bez mogućnosti kratkog spajanja (mošćenja)

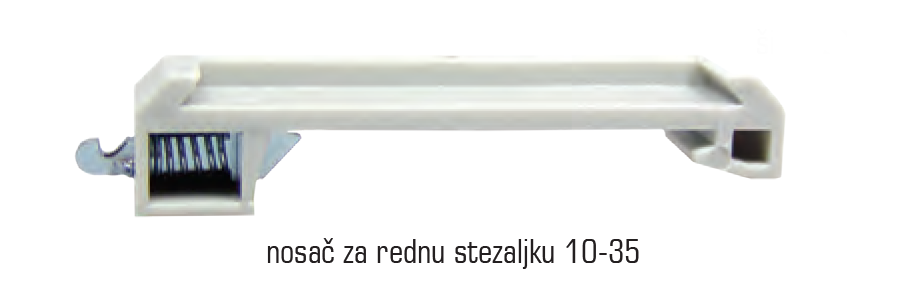

• 22107 – nosač za rednu stezaljku

šifra	oznaka mm²/vijakM	d1	d2	d3	L1	L2
25751	P-Al-Cu 16/8	8.5	5.5	11.0	53.0	16.5
25752	P-Al-Cu 16/10	10.5	5.5	11.0	53.0	16.5
25753	P-Al-Cu 25/8	8.5	6.8	12.0	53.0	16.5
25754	P-Al-Cu 25/10	10.5	6.8	12.0	53.0	16.5
25755	P-Al-Cu 25/12	13.0	6.8	12.0	53.0	16.5
25756	P-Al-Cu 35/8	8.5	8.0	14.0	57.5	18.5
25757	P-Al-Cu 35/10	10.5	8.0	14.0	57.5	18.5
25758	P-Al-Cu 35/12	13.0	8.0	14.0	57.5	18.5
25759	P-Al-Cu 50/8	8.5	10.0	15.6	66.5	20.5
25760	P-Al-Cu 50/10	10.5	10.0	15.6	66.5	20.5
25761	P-Al-Cu 50/12	10.5

tehničke karakteristike

• Spoj sa provodnikom ostvaruje se uz pomoć mesingane šine 8×11 mm i sa po dva vijka sa svake strane M 5×10 mm. Po JUS111, pocinkovan.
• Kućište je izrađeno od najkvalitetnije plastične mase za ovu namenu, polikarbonata u kategoriji samogasivosti Vo.

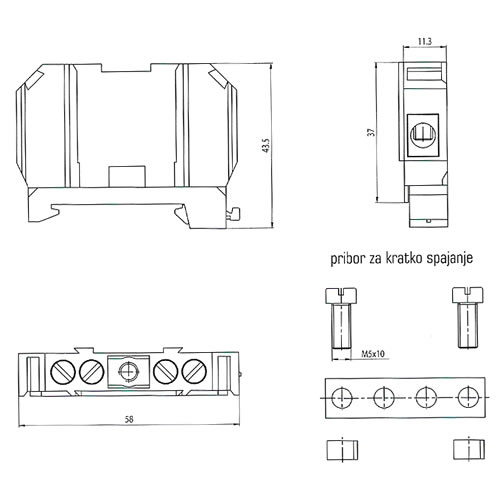

• Prenosni mostovi za kratko spajanje su izrađeni od bakarnog lima 10×1,5 mm. sa priborom koji se vidi na grafičkom prikazu.
• Sistem vešanja na šinu DIN 35 je novina i obezbeđuje čvrstu vezu koju je nemoguće razdvojiti bez namerne deblokade bravice. Novina u asortimanu je i stezaljka sa integrisanim nosačem.
• Kompatibilnost stezaljke omogućava razne neograničene kombinacije uz veliku čvrstinu i kompaktnost, kao i visoku pouzdanost stezanja provodnika.

namena

• Posebno za ugradnju na mernim mestima – ormanima nisko i visokogradnje.
• Za ugradnju na mestima sa težim uslovima rada, povećane temperature okoline i konstantno maksimalnih opterećenja.
• Primena stezaljke praktično nema nikakvih ograničenja za preseke provodnika do 16 mm².
