REDNA STEZALJKA RS 25-35/1 i RS 25-35/1 ECO

• 22105 – redna stezaljka sa mogućnošću kratkog spajanja (mošćena)
• 22106 – varijanta ECO bez mogućnosti kratkog spajanja (mošćenja)

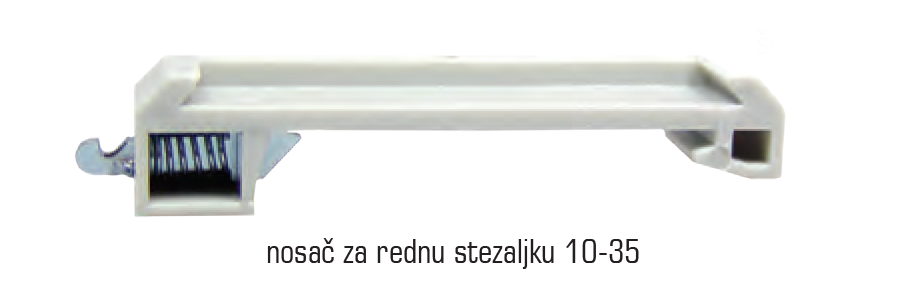

• 22107 – nosač za rednu stezaljku

šifra	oznaka mm²/vijakM	d1	d2	d3	L1	L2
25751	P-Al-Cu 16/8	8.5	5.5	11.0	53.0	16.5
25752	P-Al-Cu 16/10	10.5	5.5	11.0	53.0	16.5
25753	P-Al-Cu 25/8	8.5	6.8	12.0	53.0	16.5
25754	P-Al-Cu 25/10	10.5	6.8	12.0	53.0	16.5
25755	P-Al-Cu 25/12	13.0	6.8	12.0	53.0	16.5
25756	P-Al-Cu 35/8	8.5	8.0	14.0	57.5	18.5
25757	P-Al-Cu 35/10	10.5	8.0	14.0	57.5	18.5
25758	P-Al-Cu 35/12	13.0	8.0	14.0	57.5	18.5
25759	P-Al-Cu 50/8	8.5	10.0	15.6	66.5	20.5
25760	P-Al-Cu 50/10	10.5	10.0	15.6	66.5	20.5
25761	P-Al-Cu 50/12	10.5

Tehničke karakteristike

• Spoj sa provodnikom ostvaruje se uz pomoć mesingane šine 11×14 mm i sa po 2 vijka sa svake strane M 8×12 mm. Pocinkovan. Po JUS 111.
• Kućište je izrađeno od najkvalitetnije plastične mase “NORYLL–SEO” od proizvođača “GENERAL–ELECTRIC PLASTIC” Holandija, u kategoriji samogasivosti Vo.

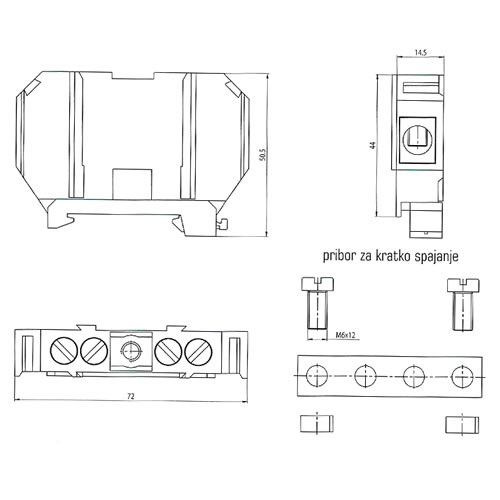

• Prenosni mostovi za kratko spajanje su izrađeni od bakarnog lima 15×2 mm sa priborom koji se vidi na grafičkom prikazu.
• Sistem vešanja na šinu DIN 35 je novina i obezbeđuje čvrstu vezu koju je nemoguće razdvojiti bez namerne deblokade bravice.
• Kompatibilnost stezaljke omogućava razne neograničene kombinacije uz veliku čvrstinu i kompaktnost, kao i visoku pouzdanost stezanja provodnika.

Namena

• Posebno za ugradnju na mernim mestima – ormanima niskogradnje sa velikim opterećenjima.
• Za ugradnju na mestima sa težim uslovima rada kao što su povećane tempereture okoline i konstantnih maksimalnih opterećenja.
• Primena stezaljke prakrično nema nikakvuh ograničenja za preseke provodnika

do 35 mm²
