REDNA STEZALJKA RS 0,8-4/1

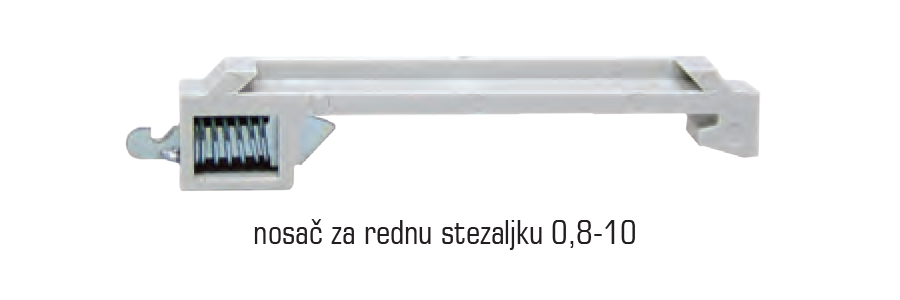

• 22103 – nosač za rednu stezaljku
• 22101 – RS 0,8-4/1

šifra	oznaka mm²/vijakM	d1	d2	d3	L1	L2
25751	P-Al-Cu 16/8	8.5	5.5	11.0	53.0	16.5
25752	P-Al-Cu 16/10	10.5	5.5	11.0	53.0	16.5
25753	P-Al-Cu 25/8	8.5	6.8	12.0	53.0	16.5
25754	P-Al-Cu 25/10	10.5	6.8	12.0	53.0	16.5
25755	P-Al-Cu 25/12	13.0	6.8	12.0	53.0	16.5
25756	P-Al-Cu 35/8	8.5	8.0	14.0	57.5	18.5
25757	P-Al-Cu 35/10	10.5	8.0	14.0	57.5	18.5
25758	P-Al-Cu 35/12	13.0	8.0	14.0	57.5	18.5
25759	P-Al-Cu 50/8	8.5	10.0	15.6	66.5	20.5
25760	P-Al-Cu 50/10	10.5	10.0	15.6	66.5	20.5
25761	P-Al-Cu 50/12	10.5

Tehničke karakteristike

• Spoj sa provodnikom (za tip A) ostvaruje se pomoću uzengije od mesingane šine 5×8 mm, a prenos preko bakarne pločice 5×1,5 mm. Stezanje uzengije uz pomoć vijka M 3,5×6,5 mm. JUS.111 – pocinkovan.
• Spoj i prenos energije (za TIP B) ostvaruje se preko mesingane šine 5×8 mm, dužine 26 mm i stezanje vijcima M3, 5×6 mm, JUS.111 – pocinkovan. Kontakt je ostvaren direktnim stezanjem žice ispod vijka.
• Kućište u oba slučaja izrađeno je od najkvalitetnije plastične mase za ovu namenu “NORYLL-SEO” od proizvođača “GENERAL–ELECTRIC PLASTIC” Holandija, u kategoriji samogasivosti Vo.

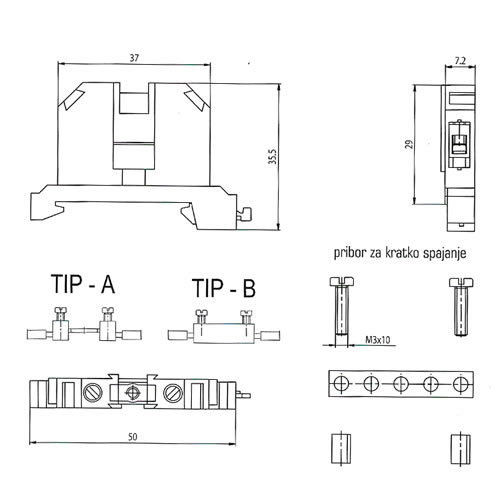

• Prenosni mostovi za kratko spajanje su izrađeni od bakarnog lima 6×1 mm sa priborom koji se vidi na grafičkom prikazu.
• Sistem vešanja na DIN 35 šinu je novina i obezbeđuje čvrstu vezu koju je nemoguće razdvojiti bez namerne deblokade bravice.
• Kompatibilnost stezaljke omogućava razne i neograničene kombinacije, veliku čvrstinu, stabilnost i savršeno stezanje provodnika.

Namena

• Namena je praktično bez ograničenja, odnosno na svim mestima gde se vrši šemiranje provodnicima od 0,8-4 mm².
